弱电系统FTTH光纤入户施工标准施工详细历程
关于视频监控系统施工详细历程施工标准 ， FTTH (光纤入户）施工规范。
一、设备施工规范
一、OLT施工
●机架装置的位置、偏向、应切合设计要求。
●机架装置应规则牢固 ，列内机面平齐 ，机架间隙不得大于3mm ，笔直偏差不应大于机架高度的1‰。
●机架应接纳膨胀螺栓对地加固。设备的加固方法应切合设计要求。
●抗震烈度在7度以上的地区 ，机架装置必须进行抗震加固 ，其加固方法应切合YD 5059-2005《电信设备装置抗震设计规范》中的相关要求。
●子架在机架中装置位置应切合设计划定 ；子架与机架的加固应切合设备装配要求。
●子架装置应牢固、排列整齐 ，机盘型号及设备面板排列应切合设计要求 ，插接件接触良好。
●壁挂式设备应装置牢固、横平竖直 ，底部距地面高度应切合设计要求。
●机架标识应切合建设方要求 ，标识应统一、清楚、明确 ，位置适当。
二、ODF施工
ODF架的装置应切合下列要求：
1.装置位置、机面朝向应切合设计要求。
2.装置笔直偏差应不大于机架高度的1‰。
3.相邻机架应紧密靠拢 ，机架间隙应小于 3mm ；列内机面平齐 ，无明显高低。
光纤连接线的敷设应切合以下要求:
1.光纤连接线的型号规格应切合设计要求 ，余长不宜凌驾1m。
2.布放应整齐 ，架内与架间应划分走线。
3.静态曲率半径应不小于30mm。
ODF架防雷接地应切合以下要求：
1.ODF架外壳设备� ；さ赜幽�16mm2以上的多股铜电线接到机房设备专用地排 ；
2.光缆的增强芯与金属屏蔽层的接地线先汇接到ODF架内专用防雷地排后 ，再接纳16mm2以上的多股铜电线接到机房ODF专用地排 ；
3.机房ODF专用地排与机房设备专用地排必须离开 ，最后才汇接到机房总地排 ；
三、光交箱施工
●光交箱地基基础应夯实 ，墙体砌筑切合建筑规范要求 ，回填土应夯实无塌陷。墙体及底座砌筑高度应切合设计要求 ，抹灰外貌平滑 ，无破损、开裂情况。其抹灰强度切合标准。
●光交箱地角螺丝稳固 ，底座和光交箱有机结合平整 ，并作防水、防腐处理。箱体装置后的笔直度偏差不大于3mm ，底座外沿距光交箱箱体大于150mm ，底座高度距离地面300mm。
●装置完毕后包管光交箱门锁正�？� ，门不可变形 ，施工完毕后实时上交光交箱全部钥匙。
●最后 ，装置完毕后的光交箱整洁无破损、脱皮、生锈、凹陷等外观问题。
●按设计装置接地体 ，接地体用2根Φ60长1700cm镀锌钢管 ，并用40×4接地扁钢与接地体焊接打入地下 ，扁钢长度以满足接地阻值和地舆实际确定。用大于10平方多股软铜线划分与扁钢和箱体按所在联接 ，其接地阻值不大于10欧姆。
●光缆布放时接地必须可靠 ，装置牢固。纤芯必须增加� ；す� ，光缆标签准确 ，标牌内容为二行：第一行起始偏向 ，第二行为光缆芯数 ，多条光缆时标牌应错开 ，绑扎整齐。标签如“邮政楼至季华路光交箱 144芯”。标签巨细适宜 ，粘贴牢固。
●光交箱接纳2米长尾纤 ，排列整齐 ，多余部分盘放在盘纤盘内 ，不可交叉 ，条理明白。
四、光分纤箱施工
光分纤箱的装置时 ，需要确保箱体的稳固性 ，箱内应留有足够的接续区 ，并能满足接续时光缆的存储、分派 ，差别类的线缆应留有相对独立的进线孔 ，孔洞容量应满足满配时的需求 ，光纤在机箱内应用适当的预留 ，预留长度以便当二次接续的操作为宜 ，线缆引入孔处应使用防火泥进行密封。
五、光分路箱施工
光分路器箱施工时 ，需要使用到的工具有：熔纤机、酒精、 功率计、无水乙醇、OTDR测试仪、尾纤、剖线钳、光纤切割刀、斜口钳、水平尺、攻击钻、螺丝刀、波纹管、黄色胶布、玄色胶布、软塑带、戒子刀、防火泥、铁皮钳、光功率计、笔式红光源等。
装置情况的检查：
第一 ，光缆分纤箱 ，光分路箱的装置所在需凭据设计文件施工。一般在楼宇内尽量选择物业设备间、车库、楼道、竖井、走廊等合适所在装置。
第二 ，在装置光缆分纤箱、光分路箱时 ，需考虑好接下来光缆敷设的便当。特别是“薄笼罩”项目 ，需考虑二次施工时蝶形光缆如何布放入户。
第三 ，以下位置不宜挂墙装置：
◆不稳固的、年久失修的墙壁。
◆装饰外墙、女儿墙等非承重墙。
◆临时设施的外墙。
◆影响市容市貌、影响行人交通以及其他不宜挂墙的位置。
◆空间狭窄倒运于翻开箱门、维护操作的弱电竖井。
第四 ，在实际装置位置周围还要注意设计文件要求装置箱体位置的上方是否有水管等保存漏水的隐患 ，是否有高压线经过 ，是否容易阻碍行人通过等。
第五 ，户内装置光缆分纤箱/盒、光分路箱/框时要求箱/框底部距地面高度宜为1.2m～2.5m ，具体结合现场情况。
第六、户外装置光缆分纤箱/盒、光分路箱/框时要求箱/框底部距地面高度宜为2.8m～3.2m ，具体结合现场情况。
第七 ，竖井中装置光缆分纤箱/盒、光分路箱/框时要求箱/框底部距地面高度宜为1.0m～1.5m ，具体结合现场情况。
第八 ，如果发明设计文件中装置位置保存问题 ，要实时通知监理单位或建设主管 ，不要盲目施工。
●箱体装置位置需要切合设计要求 ，并且结合实际情况进行装置 ；箱体装置需用水平尺定位 ，利用箱体配件牢固箱体 ，装置完毕之后 ，箱体必须抵达稳固和水平的要求。
确定光缆进入箱体的位置
1.室内装置的时候 ，光缆可以选择从箱体的上方进入 ，并在箱体的上方盘留3-5米 ，牢固后套波纹管� ；�。
2.室外装置的时候 ，光缆必须从箱体的下方进入 ，并且盘留在箱体的左上方或者右上方盘留3-5米 ，牢固后套波纹管� ；� ，光缆在箱体的下方形成一个较大弧度的滴水弯 ，以便避免雨水顺着光缆进入箱体。
3.最后在光缆进入箱体后在光缆牢固位纠葛多圈胶布并箍紧 ，在光缆的入孔处封堵防火泥。
（1）以某厂家的箱体为例说明光缆和尾纤熔接与盘留的走线方法
●尾纤熔接后出熔纤盘的位置需要与进熔纤盘的光缆在同一侧 ，尽量不选择对角处 ，以便当于光纤在熔纤盘内熔接和盘留有较大弧度 ，制止损伤光纤。
●尾纤熔接完毕出熔纤盘后 ，都需要选择较大弧度的走线方法 ，使尾纤插入光分路器和停车位。
●光分路箱内的上联光缆熔接尾纤和分路端口尾纤尽可能离开绑扎布放 ，以制止误操作中断通信。
●走线方法确定后 ，需要注意的是光分路器框的翻开和关闭时是否对尾纤爆发挤压 ，如果泛起挤压的情况 ，可以修改走线方法 ，最大限度的减少对光纤的损害。
（2）掏接光缆的施工方法
（3）皮线光缆的施工方法 ：
●关于全笼罩 ，皮线光缆布放入户后需要用红光笔确定用户房间号 ，一般皮线光缆从箱体的下方出 ，并且在出口处有皮线光缆的牢固位 ，箱体内有盘留位设计的 ，皮线光缆在盘留位盘留一圈后做好冷接头插入分光器。并且皮线光缆在光分路器箱体出来 ，进入线槽之前需要套波纹管� ；� ，光分路器箱出口和线槽入口都需要封堵防火泥。
●如果是薄笼罩项目 ，引入蝶形光缆暂不布放 ，在有具体业务需求时 ，凭据需求布放 ，在二级光分路器上抽取一个端口进行全程光衰减测试 ，确保性能指标切合要求 ，笼罩完成蝶形光缆布放后用红光笔连通性和对应性测试。并且填写相应的测试表格。
六、资源标签
●关于设备标签 ，在箱体光分路器框上粘贴面板成端图 ，需要显示出分光器的数量和分光器的端口对应关系 ，以及排列方法 ，薄笼罩需要写明笼罩规模 ，全笼罩的需要写明用户所对应的端口。而在尾纤上同样需要粘贴尾纤标签 ，一级分光的需要显示出光路编码 ，上联的OLT端口 ，局端机房ODF位置 ，本端一级光分路器编码 ；一级至二级的尾纤标签上则需要显示光路编码以及一级至二级的光路光路名称 ；关于备用标签的需要注明两端的光分路器箱编码 ，并且写上（备用）两字。
●全笼罩建设时 ，皮线光缆布放入户 ，需要在户内挂好指示牌 ；在开通用户时 ，需要在皮线光缆的两端 ，即光分路器端和ONU端都要黏贴皮线光缆标签。
●在使用掏接光缆时 ，考虑到有纤芯不需要使用 ，为了以后抢修维护便当 ，需要在箱门内黏贴一张纤芯主备用说明。
二、光缆施工规范
一、管道光缆敷设
敷设管道光缆的孔位应切合设计要求
1、在孔径90mm 及以上的水泥管道、钢管或塑料管道内 ，应凭据设计划定在两人（手）孔间一次性敷设三根或三根以上的子管。
2、子管不得跨人（手）孔敷设 ，子管在管道内不得有接头。
3、子管在人（手）孔内伸出长度一般为200～400mm ；本期工程不必的管孔及子管管孔应实时凭据设计要求进行封堵。
4、光缆在种种管材中穿放时 ，管材的内径应不小于光缆外径的1.5 倍。
5、人工敷设光缆不得凌驾1000m。光缆气流敷设单向一般不凌驾2000m。
6、敷设后的光缆应平直、无扭转、无交叉 ，无明显刮痕和损伤。敷设后应按设计要求做好牢固。
7、光缆出管孔150mm 以内不得做弯曲处理。
8.光缆占用的子管或硅芯管应用专用堵头封堵管口。
9.光缆接头处两侧光缆布放预留的重叠长度应切合设计要求。接续完成后 ，光缆余长应在人孔内按设计要求盘放并牢固整齐。
10.管道光缆凭据接入需要按设计要求进行中间人孔预留。
二、直埋光缆敷设
●直埋光缆埋深应满足通信光缆线路工程设计要求的有关划定 ，具体埋设深度应切合上表的要求。光缆在沟底应自然平铺状态 ，不得有绷紧腾空现象。人工挖掘的沟底宽度宜为400mm。
埋地光缆敷设还应切合以下要求：
1.直埋光缆的曲率半径应大于光缆外径的20倍。
2.光缆可同其他通信光缆同沟敷设 ，同沟敷设时应平行排列 ，不得重叠或交叉 ，缆间的平行净距应≥100mm。
3.直埋光缆与其他设施平行或交越时 ，其间距不得小于上表的划定。
4.光缆在地形起伏较大的地段（如山地、梯田、干沟等处）敷设时 ，应满足划定的埋深和曲率半径的要求。
5.在坡度大于20° ，坡长大于30m 的斜坡地段宜接纳“S”形敷设。坡面上的光缆沟有受到水流冲洗的可能时 ，应接纳梗塞加固或分流等步伐。在坡度大于30°的较长斜坡地段敷设时 ，宜接纳特殊结构光缆（一般为钢丝铠装光缆）。
6.直埋光缆穿越� ；す艿墓芸诖τΨ舛卵厦�
7.直埋光缆进入人（手）孔处应设置� ；す�。光缆铠装� ；げ阌ρ由熘寥丝啄诰嗟谝桓鲋С诺阍�100mm 处。
8.应按设计要求装置直埋光缆的种种标记。
9.直埋光缆穿越障碍物时的� ；げ椒ビη泻仙杓埔�。
回填土应切合下列要求：
1.先填细土 ，后填普通土 ，且不得损伤沟内光缆及其他管线。
2.市区或市郊埋设的光缆在回填300mm细土后 ，盖红砖� ；�。每回填土约300mm处应夯实一次 ，并实时做好余土清理事情。
3.回土夯实后的光缆沟 ，在车行路面或地砖人行道上应与路面平齐 ，回土在路面修复前不得有凹陷现象 ；土路可横跨路面50～100mm ，郊区大地可横跨150mm左右。
需要用到路面微槽光缆时 ，光缆沟槽应切割平直 ，开槽宽度应凭据敷设光缆的外径确定 ，一般应小于20mm ；槽道内最上层光缆顶部距路面高度宜大于80mm ，槽道总深度宜小于路面厚度的2/3 ；光缆沟槽的沟底应平整、无硬坎（台阶） ，不应有碎石等杂物 ；沟槽的转角角度应满足光缆敷设后的曲率半径要求。同时 ，还需要遵循下列要求：
1.在敷设光缆前 ，宜在沟槽底部铺10mm厚细砂或铺放一根直径与沟槽宽度相近的泡沫条作缓冲。
2.光缆放入沟槽后 ，应凭据路面恢复质料特性的差别在光缆的上方安排缓冲� ；ぶ柿�。
3.路面的恢复应切合门路主管部分的要求 ，修复后的路面结构应满足相应路段效劳功效的要求。
三、 架空光缆敷设
●架空作业一定要注意好高空作业宁静� ；�。
●架空光缆敷设后应自然平直 ，并坚持不受拉力、应力 ，无扭转 ，无机械损伤。
●应凭据设计要求选用光缆的挂钩程式。光缆挂钩的间距应为500mm ，允许偏差±30mm。挂钩在吊线上的搭扣偏向应一致 ，挂钩托板应装置齐全、整齐 ，如图1所示。
在电杆两侧的第一只挂钩应各距电杆500mm ，允许偏差±20mm
●布放悬挂式架空光缆应在每1～3 根杆上作一处伸缩预留。伸缩预留在电杆两侧的扎带间下垂200mm。伸缩预留装置方法应切合图2的要求。光缆经十字吊线或丁字吊线处亦应装置� ；す�。
●架空光缆在吊线接头处的吊扎方法应切合图3的要求。
四、引上光缆敷设
●引上� ；す艿牟闹省⒐娓瘛⒆爸盟谟η泻仙杓埔�。
●引上� ；す茉谒喔恕⒛靖撕颓奖诘陌笤喂谭椒ㄓβ阃�1、2、3 的要求。
●光缆在引上� ；す苌喜康淖爸梅椒ㄓη泻贤�1 的要求 。
●在人（手）孔内的引上光缆的走向应切合图2 的要求 。
五、墙壁光缆敷设
墙壁光缆的敷设应满足以下要求：
1.不宜在墙壁上敷设铠装或油麻光缆。
2.墙壁光缆离地面高度应不小于3m ，跨越街坊、院内通路等应接纳钢绞线悬挂 ，其缆线最低点距地面应切合设计要求。
3.墙壁光缆与其它管线的最小间距应切合设计规范要求。
4.水平敷设的吊线在墙壁上的终端牢固、中间支撑应切合上面两图的要求。
5.墙上支撑的间距应为8～10m ，终端牢固物与第一只中间支撑的距离应≤5m。
6.笔直敷设的吊线在墙壁上 ，其终端应切合上图 的要求。
7.墙壁架空光缆的卡钩间距要求与杆路架空的卡钩间距要求相同。墙壁架空光缆转弯两侧的卡钩间距应为150～250mm（如上图 所示） ，两侧距离须相等。
六、楼道光缆敷设
光缆在楼道中敷设一般接纳在线槽和暗管敷设两种 ，应切合下列划定：
1.预埋线槽和暗管的的规格型号应要切合设计文件的要求。
2.预埋线槽和暗管两端宜用标记体现出编号等内容并喷上建设方标记。
3.预埋线槽宜接纳金属线槽 ，预埋或密封线槽的截面利用率应为30％～50％。
4.敷设暗管宜接纳钢管或阻燃聚氯乙烯硬质管。布放4芯以上光缆时 ，直线管道的管径利用率应为50％～60％ ，弯管道应为40％～50％。暗管布放4芯及以下光缆时 ，管道的截面利用率应为25％～30％。
在线槽中敷设光缆应切合下列划定：
1.密封线槽内光缆布放应顺直 ，尽量不交叉 ，在光缆进出线槽部位、转弯处应绑扎牢固。不宜与电力电缆交越 ，若无法满足时 ，必须接纳相应的� ；げ椒�。
2.在水平、笔直线槽中敷设光缆时 ，应对光缆进行绑扎。笔直布放时绑扎间距不宜大于1.5m ，间距应均匀 ，不宜绑扎过紧或使缆线受到挤压 ；水平布放时绑扎间距在5～10m。
3.光缆敷设不允许凌驾最大的光缆拉伸力和压扁力 ，光缆外护层不应有明显损伤。
●光缆不得布放在电梯或供水、供气、供暖管道竖井中 ；不应布放在强电竖井中。
楼道光缆与其他机房、管线间的最小净距应切合下表要求：
1、表楼道缆线与配电箱、变电室、电梯机房、空调机房之间最小净距切合下表的划定。
2、楼道内缆线暗管敷设与其它管线最小净距见下表的划定。
七、光缆接续
光缆接续工序流程图
各工序的要害点:
1、施工准备：
①接续情况做好防尘、防水、防震 ，最好选择在接续车内 ，无条件时应使用接续帐篷 ，并设置事情台、事情椅 ；
②安排接续点和测试点人员到位。
2、光缆开剥：
①开剥前检查所接光缆是否有损伤或挤压变形情况 ；
②理顺光缆 ，按划定做好预留 ；
③将光缆的端头3000mm用棉纱擦洗洁净 ，把光缆的端头200-300mm剪掉 ；
④套上适合光缆外径的热可缩套管 ；
⑤确认光缆的A、B端 ；
⑥做屏蔽线 ；
⑦清理油膏 ；
⑧用绝缘摇表测试光缆金属构件的对地绝缘 ；
⑨注意进刀深度。
3、光缆在接头中牢固：
①包管光缆不会爆发松动 ，紧固螺丝应使增强芯有弯曲现象为止 ；
②增强件的牢固要注意其长度 ，应使牢固光缆的夹板与牢固增强件螺丝之间的距离与所留长度相当。
4、光缆束管开剥：
①确定束管开剥位置 ，注意理顺 ；
②切割束管 ，注意用刀 ；
③去掉束管 ，注意匀速 ；
④擦净油膏 ，注意洁净 ；
⑤把束管放入收容盘内 ，两端用尼龙扎带牢固 ，注意扎带不要拉的过紧 ；
⑥预盘光纤 ，使接续后的接头点能放在光纤� ；す艿睦喂滩勰� ，剪去多余光纤。

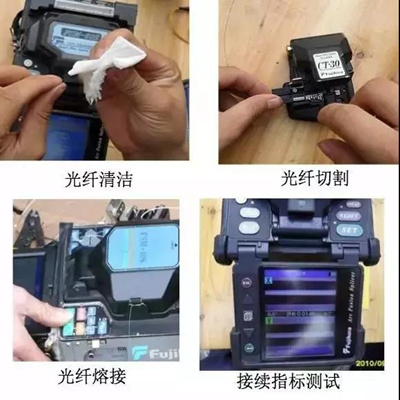

5、光缆纤芯熔接：
①坚持接续的整个历程事情台和熔接机的清洁 ；
②光纤接续要按顺序一一对应接续 ，不得交叉错接。
6、接续指标测试：
①接完2芯后 ，通知测试点测试 ，注意测试两个偏向、二个窗口 ；
②测试指标及格后通知接续点将2芯光纤逐一进行热熔� ；�。
7、光纤� ；す芗尤龋航 ；す芤浦凉庀私油返闹屑洳课� ；待� ；す芾淙春笕〕霰 ；す懿⑷啡瞎苣谖奁�。凭据上述要领逐一进行后续光纤的熔接和热熔。
8、光纤收容：
①分步收容 ，注意每接一管马上收容 ；
②光纤� ；す艿睦喂� ，注意宁静牢固 ；
③收容后检查 ，注意弯曲半径、挤压、受力 ；
④盖上盘盖后 ，通知测试点复测。
9、光缆接头盒的封装：
密封的重要性（①避免接头盒进水②直埋接头盒防蚁） ；
密封操作（ ①光缆与接头盒 ，注意打磨 ②接头盒上下盖板的密封 ，注意密封胶带的均匀安排）。
光缆掏接注意事项:
“掏接”也称“开天窗” ，即是将一条光缆纵剖 ，露出裸光纤 ，将其中几芯断开与不同缆接续盘留 ，剩余纤芯不得受损 ，“掏接”要注意以下几点：
1 “掏接”宜接纳室内分支型光缆或中心束管式光缆。
2 光缆的纵剖长度必须有利于纤芯的盘留。
3 从光缆中掏接光纤时不得对直通光纤造成损伤 ；直通光纤在光缆接续处需预留时 ，宜与不同接续的光纤离开盘留。
八、光缆成端
光缆成端工序流程图（热熔）
各工序的要害点
光缆成端的要害点的要求 ，部分工序与光缆接续是相同的 ，以下说明差别之处：
1、全程测试：测试要领分为光时域反射仪（OTDR）和光源光功率计两种 ；
2、标签黏贴：光缆成端标签主要有尾纤头标签、成端端子图 ，标签需要说明光缆的局向、芯数及端子占用位置等 ，要求字迹清晰、粘贴稳固、过塑� ；�。
